商品名称    SRL型散热器

描述：SRL型散热器，是以蒸汽和130—70℃热水为媒质，广泛应用于工业建筑，民用建筑中采暖、局部采暖及热风采暖，空调系统中作为空气加热用，并取得良好效果。　　SRL型散热器把0.5×12.5MM铝带用专机绕在φ22×2无缝钢管上而制成，工艺先进，传热性能好，使用压力不许超过12 kg/cm2，根据热负荷大小分为2或3排二种管束排列形式，共三十七种规格。 产品详细信息 SRL型散热器，是以蒸汽和130—70℃热水为媒质，广泛应用于工业建筑，民用建筑中采暖、局部采暖及热风采暖，空调系统中作为空气加热用，并取得良好效果。 　　 SRL型散热器把0.5×12.5MM铝带用专机绕在φ22×2无缝钢管上而制成，工艺先进，传热性能好，使用压力不许超过12 kg/cm2，根据热负荷大小分为2或3排二种管束排列形式，共三十七种规格。 铜铝复合翅片管是铜、铝管经复合再轧制出翅片，具有结合紧密，热阻小，传热性能好、强度高、流动损失小、防腐蚀性能强，在长期冷热工况下不易变形、工作寿命长等优点。 　　 整体轧制翅片光滑无毛刺，易于清洗，在采暖空调工程中进行湿式冷却时易排队翅片外表面凝结水，在烘燥加热及其它热交换场合下，表面均经阳极化处理，色泽美观大方，且能有效地防止表面腐蚀。 　

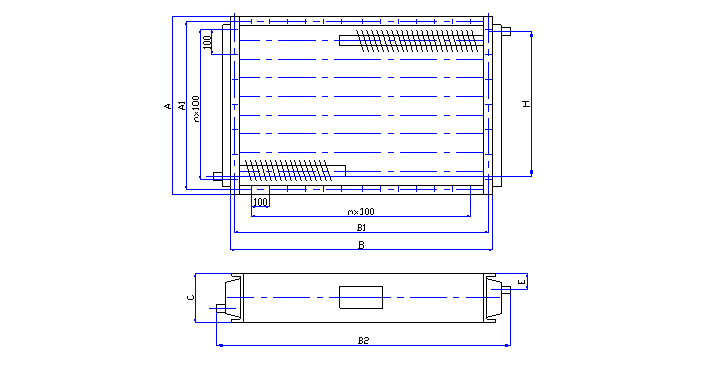

外形图

主要技术参数及外形尺寸表

规 格	表面管数	管排数	散热 面积 M2	迎风 面积 M2	尺 寸 （mm）
					A	A1	B	B1	B2	C	H	E	m	n	D
3×4	6	2	4.66	0.132	390	360	460	430	624	150	275	75	4	3	G11/4" 　 (φ43)
		3	7.2							196		98
3×5		2	6.41	0.182			610	580	774	150		75	5
		3	9.91							196		98
3×7		2	8.16	0.231			760	730	924	150		75	7
		3	12.61							196		98
4×7	8	2	11.13	0.308	500	470	760	730	924	150	385	75	7	4
		3	17.07							196		98
4×10		2	15.9	0.44			1060	1030	1224	150		75	10
		3	24.38							196		98
4×11		2	17.49	0.848			1160	1130	1324	150		75	11
		3	26.82							196		98
4×12		2	19.9	0.55			1310	1280	1474	150		75	12
		3	30.48							196		98
5×7	10	2	14.1	0.385	610	580	760	730	924	150	490	75	7	5	G11/2" 　 (φ48)
		3	21.52							196		98
5×8		2	17.12	0.468			910	880	1074	150		75	8
		3	26.13							196		98
5×10		2	20.14	0.55			1060	1030	1224	150		75	10
		3	30.74							196		98
5×11		2	22.36	0.61			1170	1140	1334	150		75	11
		3	34.12							196		98
5×14		2	29	0.792			1500	1470	1664	150		75	14
		3	44.27							196		98
7×8	13	2	22.53	0.608	775	745	910	880	1074	150	645	75	8	7	G 2" 　 (φ60)
		3	34.24							196		98
7×10		2	26.5	0.715			1060	1030	1224	150		75	10
		3	40.28							196		98
7×12		2	31.8	0.858			1260	1230	1424	150		75	12
		3	48.34							196		98
9×12	16	2	39.43	1.056	940	910	1260	1230	1424	150	795	75	12	8	G21/2" 　 (φ76)
		3	59.78							196		98
9×14		2	46	1.232			1460	1430	1624	150		75	14
		3	69.75							196		98
9×16		2	52.58	1.408			1660	1630	1824	150		75	16
		3	79.71							196		98
11×14	20	2	57.88	1.54	1160	1130	1460	1430	1624	150	1015	75	14	11
		3	87.56							196		98
11×16		2	66.14	1.76			1660	1630	1824	150		75	16
		3	100.1							196		98
11×18		2	74.41	1.98			1860	1830	2024	150		75	18
		3	112.6							196		98
13×16	24	2	79.71	2.112	1380	1350	1660	1630	1824	150	1235	75	16	13	G21/2" 　 (φ76)
		3	120.4							196		98
13×18		2	89.68	2.376			1860	1830	2024	150		75	18
		3	135.5							196		98
13×20		2	99.64	2.64			2060	2030	2224	150		75	20
		3	150.5							196		98
13×22		2	109.6	2.9			2260	2230	2424	150		75	22
		3	165.6							196		98
15×20	28	2	116.6	3.08	1620	1580	2080	2040	2264	150	1440	75	20	15	G 3" 　 (φ89)
		3	176.0							196		98
15×22		2	128.3	3.38			2280	2240	2464	150		75	22
		3	193.6							196		98
15×24		2	139.9	3.696			2480	2440	2664	150		75	24
		3	211.2							196		98
17×20	32	2	133.6	3.52	1840	1800	2080	2040	2264	150	1660	75	20	17
		3	201.4							196		98
17×22		2	146.9	3.872			2280	2240	2464	150		75	22
		3	221.5							196		98
17×24		2	160.3	4.224			2480	2440	2664	150		75	24
		3	241.7							196		98
19×12	35	2	91.43	2.406	2005	1965	1330	1290	1514	150	1825	75	13	18
		3	137.8							196		98
19×22		2	160.9	4.235			2280	2240	2464	150		75	22
		3	242.5							196		98
19×24		2	175.5	4.62			2480	2440	2664	150		75	24
		3	264.6							196		98

注：1、最高工作压力0.8MPa。

2、可根据用户要求设计、制作其它规格型号的非标产品。

 还可根据用户需要，加工钢绕翅片管、铝复合翅片管
