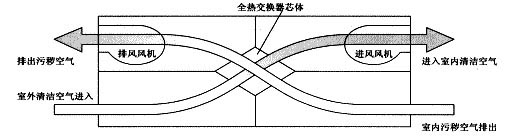

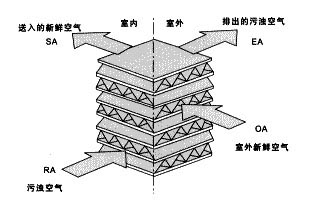

XHB系列热回收新风换气机 风量:300-5000m3/h 风压:40-250Pa 特点:吊顶式安装,通风和换气时,能最大限度不带走热量、效率可达70%以上,内置防尘过滤器,有效防止灰尘及杂物进入室内,节约能源、噪声低、运行可靠、维护简单 应用:敞开式办公区、大厅、计算机房、教室、工厂、商场、体育场、程控交换机房等。 一、工作原理 当室内空调回风和新风分别呈正交叉方式流经换热芯体,由于平隔板两侧气流存在着温度差和水蒸汽压差,两股气流间同时呈现传热传质现象,引起全热交换过程。这种过程是通过平隔板完成的,所以属透过型全热交换现象。当安装在系统上的全热交换新风机在夏季运行时,新风从空调回风中获得冷能使温度降低,同时被空调回风干燥,使新风含湿量降低;在冬季运行时新风从空调回风获得热能使温度升高,同时被空调回风干燥,使新风含湿量降低;在冬季运行时新风从空调回风获得热能使温度升高,同时被回风加湿,使新风含湿量增加,就这样通过换热芯体的全热交换过程新风从空调回风中回收能量。 二、型号说明 例:XHB —10 D XHB—热回收新风换气机 10—-机号(名义风量的百分数) D——安装形式(D为吊顶式,L为立式) 三、性能参数 1、配用单相电机 型号 | 参数 | 额定风量 (m3/h) | 出口静压 (Pa) | 焓效率(全热型)% | 温度效率(显热型)% | 装机效率 (kW) | 电源 | 噪声 dB(A) | 重量 (Kg) | 价格 (元) | 冬 | 夏 | 冬 | 夏 | 300 | 高速 | 300 | 40 | 70 | 63 | 77 | 70 | 0.33×2 | 220V50Hz | 44 | 45 | | 低速 | 240 | 25 | 75 | 68 | 81 | 75 | 0.018×2 | 40 | 500 | 高速 | 500 | 80 | 72 | 65 | 79 | 72 | 0.09×2 | 220V50Hz | 48 | 65 | | 低速 | 380 | 50 | 76 | 70 | 83 | 77 | 0.06×2 | 44 | 800 | 高速 | 800 | 80 | 71 | 66 | 78 | 70 | 0.12×2 | 220V50Hz | 48 | 105 | | 低速 | 650 | 56 | 76 | 71 | 82 | 76 | 0.08×2 | 44 | 1000 | 高速 | 1000 | 90 | 72 | 65 | 78 | 70 | 0.12×2 | 220V50Hz | 52 | 125 | | 低速 | 800 | 62 | 75 | 70 | 83 | 75 | 0.09×2 | 46 | 1250 | 高速 | 1250 | 110 | 72 | 65 | 78 | 71 | 0.18×2 | 220V50Hz | 52 | 140 | | 低速 | 980 | 84 | 75 | 69 | 83 | 77 | 0.12×2 | 46 | 1500 | 高速 | 1500 | 150 | 70 | 63 | 78 | 72 | 0.25×2 | 220V50Hz | 54 | 160 | | 低速 | 1220 | 96 | 74 | 67 | 83 | 77 | 0.15×2 | 48 |
2、配用三相电机 型号 | 参数 | 额定风量 (m3/h) | 出口静压 (Pa) | 焓效率(全热型)% | 温度效率(显热型)% | 装机效率 (kW) | 电源 | 噪声 dB(A) | 重量 (Kg) | 价格 (元) | 冬 | 夏 | 冬 | 夏 | 1000 | 1000 | 150 | 72 | 65 | 78 | 70 | 0.12×2 | 380V50Hz | 52 | 125 | | 1250 | 1250 | 150 | 72 | 65 | 78 | 71 | 0.18×2 | 52 | 145 | | 1500 | 1500 | 180 | 70 | 63 | 78 | 72 | 0.25×2 | 380V50Hz | 54 | 168 | | 2000 | 2000 | 150 | 68 | 60 | 78 | 69 | 0.37×2 | 54 | 210 | | 2500 | 2500 | 190 | 70 | 62 | 76 | 68 | 0.45×2 | 380V50Hz | 54 | 240 | | 3000 | 3000 | 150 | 70 | 63 | 77 | 70 | 0.55×2 | 53 | 270 | | 4000 | 4000 | 145 | 70 | 63 | 79 | 72 | 0.8×2 | 380V50Hz | 55 | 300 | |

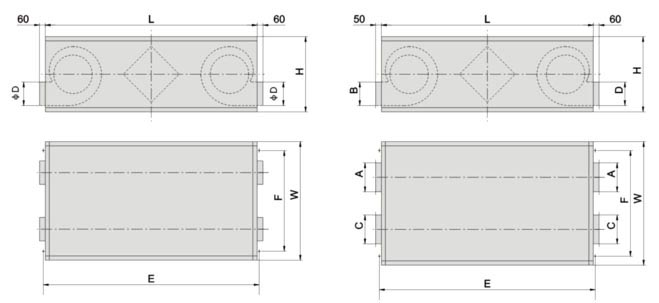

四、外形尺寸安装图
型 号 | 尺寸 | 外形尺寸 | 进风口尺寸 | 出风口尺寸 | E | F | L | W | H | A | B | C | D | 300 | 920 | 660 | 250 | ¢150 | ¢150 | 940 | 555 | 500 | 1120 | 825 | 350 | ¢200 | ¢200 | 1130 | 655 | 800 | 1225 | 1075 | 350 | ¢200 | ¢200 | 1240 | 905 | 1000 | 1250 | 1020 | 445 | 320 | 200 | 280 | 210 | 1265 | 850 | 1250 | 1250 | 1250 | 445 | 320 | 200 | 280 | 210 | 1265 | 1080 | 1500 | 1250 | 1530 | 445 | 320 | 200 | 280 | 210 | 1265 | 1360 | 2000 | 1650 | 1530 | 500 | 400 | 200 | 250 | 210 | 1700 | 1485 | 2500 | 1650 | 2000 | 500 | 400 | 250 | 280 | 210 | 170 | 1955 | 3000 | 1800 | 1600 | 650 | 500 | 320 | 330 | 300 | 1850 | 1955 | 4000 | 1800 | 2000 | 650 | 500 | 400 | 330 | 300 | 1850 | 1955 | 5000 | 2100 | 2000 | 780 | 500 | 400 | 380 | 350 | 2150 | 1955 |
五、交换方式 全热交换方式—夏季制冷工作/冬季加热工作 热交换计算式: 冬 天:室内供气温度=(室内温度-室外温度)×热交换效率+室外 温度 计算例:(20℃-0℃)×70%+0℃=140℃ 热交换计算式: 夏 天:室内供气温度=室外温度-(室外温度-室内温度)×热交 换效率 计算例:320℃-(32℃-26℃)×70%=27.8℃ 六、选型说明 确定房间所需新风量时,应根据房间空间大小及室内人数综合考虑。下表为舒适性房间所需新风量 房间类型 | 不吸烟 | 少量吸烟 | 大量吸烟 | 一般病房 | 体育馆 | 影剧院、商场 | 办公室 | 计算机房 | 餐 厅 | 高级客房 | 会议室 | 每人新风量(m3/h) | 17-42 | 8-20 | 8.5-21 | 25-63 | 40-100 | 20-50 | 30-75 | 50-125 | 换气次数(次/h) | 1.1-2.6 | 0.5-1.2 | 1.1-2.7 | 1.6-3.9 | 2.5-6.2 | 1.2-3.1 | 1.9-4.7 | 3.0-7.8 | 根据上表推荐数据分别按“每人新风量”和“换气次数”计算出新风量,取二者中较大值,作为选型依据。 |
