商品名称    HTF(A)系列消防高温排烟轴流风机

HTF(A)系列消防高温排烟轴流风机

机号：4#-15# 风量：2300-93800m3/h 全压：102-819Pa

特点：轴流轮毂式叶轮、采用高温电机,电机全封闭内置,设有专门的电机冷却系统效率高、噪声低、结构合理、体积小、安装方便。

应用：高层建筑、烘房、地下车库、地铁、隧道等消防排烟及送排通风,双速风机低速用于平时通排风、高速时为消防排烟

性能参数

HTF(A)-Ⅰ(Ⅱ) 型 ( 单、双速 )

机号	转速 (rpm)	风量 (m 3 /h)	风压 (Pa)	单速功 率 (kW)	双速功 率 (kW)	噪声 dB(A)	重量 (Kg)	机号	转速 (rpm)	风量 (m 3 /h)	风压 (Pa)	单速功 率 (kW)	双速功 率 (kW)	噪声 dB(A)	重量 (Kg)
4	2900	6500 5200 4600	410 490 520	1.5	1.8/1.3	77	76	8	1450	31421 29172 26012	600 661 723	7.5	8/6.5	89	230
	1450	3250 2600 2300	102 122 130	0.55		73	69		960	20800 19314 17222	263 290 317	3		80	211
4.5	2900	7900 5800 500	510 590 670	2.2	2.4/2	78	88	9	1450	33510 32297 27513	562 668 840	11	11/9	90	284
	1450	3950 2900 2500	127 147 167	0.75		74	80		960	22186 21383 18216	246 293 368	4		81	230
5	2900	9824 8861 6817	510 610 752	3	3/2.4	80	110	10	1450	45679 40000 35000	630 690 770	11	11/9	88	310
	1450	4912 4431 3410	127 153 188	1.1		75	96		960	30255 26483 24019	276 302 338	5.5		80	265
5.5	2900	15200 12000 10900	398 592 621	4	4/3	86	135	11	1450	51552 50128 48500	580 647 690	15	16/13	92	380
	1450	7600 6000 5450	100 148 155	1.5		75	115		960	35664 37596 36375	326 364 387	5.5		83	335
6	2900	16090 15102 13197	510 610 760	5.5	5.5/4.5	86	164	12	960	62763 59300 55651	624 680 740	18.5	17/8	93	480
	1450	8045 7551 6599	127 153 190	1.5		75	130		720	47072 44475 43311	351 383 416	11		83	430
6.5	1450	21500 18000 15300	425 620 680	5.5	5.5/4	88	180	13	960	74708 65370 56031	600 710 807	18.5	17/8	94	520
	960	14235 11918 10130	187 272 298	2.2		80	165		720	56031 49027 42023	338 399 454	11		/84	470
7	1450	24380 22439 18908	610 655 728	7.5	8/6.5	88	208	15	960	93800 86115 76041	623 710 819	22	25/12	95	650
	960	16141 14865 12518	267 287 319	3		80	189		720	70350 64586 57031	350 410 461	11		85	585

注：双速风机重量参考同号中高速风机的重量。

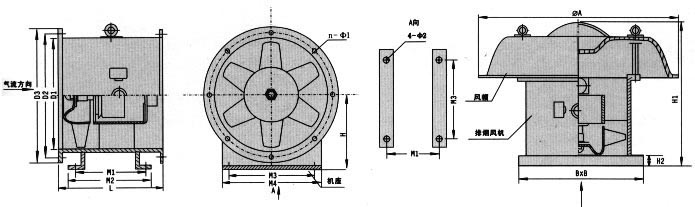

HTF(A)型风机外尺寸表(单位:mm)

机号	D1	D2	D3	M1	M2	M3	M4	L( Ⅰ型 )	L( Ⅱ型 )	n-Φ1	4-Φ2	H	H1	Φ A	B	B2
4	410	446	476	340	380	200	300	580	600	8-8.5	Φ 12.5	265	1040	890	600	60
4.5	460	496	526	350	390	250	350	600	640	8-8.5	Φ 12.5	290	1060	890	650	60
5	510	551	586	380	420	300	400	650	650	8-8.5	Φ 12.5	316	1120	1000	700	60
5.5	560	601	636	470	510	400	500	680	680	10-10.5	Φ 12.5	352	1150	1000	750	60
6	610	656	696	540	580	400	500	700	700	10-10.5	Φ 14.5	378	1170	1000	800	60
6.5	660	706	746	570	610	400	500	800	800	10-10.5	Φ 14.5	402	1270	1220	850	80
7	710	756	796	570	610	500	600	800	870	10-10.5	Φ 14.5	428	1270	1220	950	80
8	810	856	896	570	610	500	600	800	870	12-12.5	Φ 14.5	488	1310	1340	1050	80
9	910	956	996	580	640	600	700	860	900	12-12.5	Φ 16.5	538	1370	1650	1150	80
10	1010	1056	1096	580	640	600	700	860	900	12-12.5	Φ 16.5	600	1530	1650	1250	80
11	1110	1158	1200	580	640	700	800	900	960	14-12.5	Φ 16.5	650	1590	1800	1400	100
12	1210	1258	1298	730	800	800	900	1200	1200	14-12.5	Φ 16.5	700	1650	1800	1500	100
13	1310	1363	1408	730	800	900	1000	1200	1200	16-12.5	Φ 18.5	750	1650	1800	1600	100
15	1510	1563	1608	730	800	1040	1200	1200	1200	18-12.5	Φ 18.5	850	1650	2500	1800	100

注：屋顶式风机基础高度应≥ 250mm

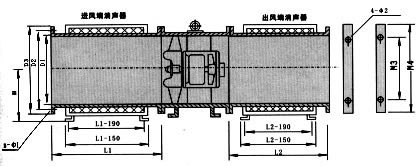

HTF(A) 型风机配带消声器外形尺寸表 ［配带图示消声器后风机可降噪约 8-20dB(A) ］

注： D1 、 D2D 、 3 、 H 、 M3 、 M4 、 n-Φ1 、 4-Φ2 参加风机外形尺寸表

机号	进风端消声器 L1	出风端消声器 L2
3.5-6.5	500 、 700 、 1000	500 、 700 、 1000
7-10	750 、 1000 、 1250	750 、 1000 、 1250
11-15	1000 、 1250 、 1500	1000 、 1250 、 1500
