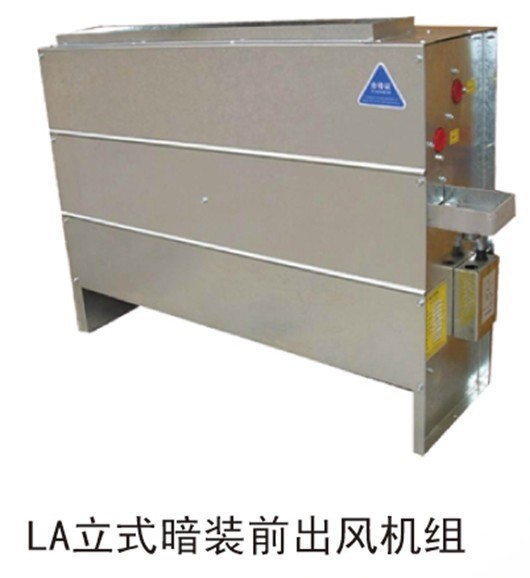

产品名称：立式暗装FP-LA  立式暗装FP-LA特点: 1.风量 350~ 2000m 3 /h
2.结构紧凑的薄型设计，厚度仅为230mm，
3.可巧妙地安装于窗台下或凹墙，不会占用您宝贵的空间。
4.出风方式有前出风（0℃），上出风（90℃），和斜出风（45℃）三种，可供选择。 5.安装检修保养极为方便，噪音低。
6. 冷凝水盘可根据要求加长，阀门在水盘之内。
7.冷凝水盘可根据要求采用不锈钢材料。
8．用户选择本产品时，请用户根据设计要求结合技术参数选择型号.
FP系列盘管技术参数 型号 性能 | FP- 34 | FP- 51 | FP- 68 | FP- 85 | FP- 102 | FP- 136 | FP- 170 | FP- 204 | FP- 238 | 额定风量m³/h | 高 | 340 | 510 | 680 | 850 | 1020 | 1360 | 1700 | 2040 | 2380 | 中 | 260 | 390 | 510 | 640 | 770 | 1020 | 1280 | 1530 | 1790 | 低 | 170 | 260 | 340 | 430 | 510 | 680 | 850 | 1020 | 1190 | 额定冷量KW Kcal/h | H | 1.98 | 2.8 | 3.87 | 4.58 | 5.42 | 7.38 | 9.08 | 11.1 | 12.9 | H | 1702 | 2408 | 3328 | 3938 | 4661 | 6346 | 7808 | 9546 | 11094 | 额定热量KW Kcal/h | H | 3.39 | 4.5 | 6.35 | 7.45 | 9.22 | 12.4 | 16.3 | 19.5 | 20.2 | H | 2915 | 3870 | 5460 | 6407 | 7930 | 10665 | 14020 | 16770 | 17370 | 输入功率 W | 12Pa | H | 37 | 52 | 62 | 76 | 96 | 134 | 152 | 189 | 228 | 30Pa | H | 44 | 59 | 72 | 87 | 108 | 156 | 174 | 212 | 253 | 50Pa | H | 49 | 66 | 84 | 100 | 118 | 174 | 210 | 250 | 300 | 噪声 dB（A） | 12Pa | 高 | 37 | 39 | 41 | 43 | 45 | 46 | 48 | 50 | 52 | 30Pa | 中 | 40 | 42 | 44 | 46 | 47 | 48 | 50 | 52 | 54 | 50Pa | 低 | 42 | 44 | 46 | 47 | 49 | 50 | 52 | 54 | 56 | 水量 Kg/h | 350 | 510 | 680 | 800 | 980 | 1280 | 1600 | 1920 | 2230 | 水阻 KPa | 30 | 30 | 30 | 30 | 40 | 40 | 40 | 40 | 50 | 风机数量 | 1 | 2 | 3 | 4 | 重量Kg | WA | 17 | 18 | 19 | 22 | 26 | 39 | 43 | 49 | 52 | 带回风箱 | 20 | 22 | 23 | 27 | 30 | 44 | 48 | 54 | 58 | 进出水接管 | 3/4‘'内螺纹 | 凝结水管 | 3/4‘'外螺纹 | 电源 | 220V/50Hz | 备注 | 1、供冷量工况参数：进口空气干球温度27℃，湿球温度19.5℃，进水温度7℃，水温差5℃。 2、供热量工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况。 3、机组经2.0MPa耐压试验，允许最大工作压力1.6MPa。 4、另有四管制（一加二、而加二、三加一）机组。 |
注:
1. 高静压机组是指指卧式暗装机组,机组出口静压为30PA或50PA；
2. 名义工况冷量测定：室内干球温度27℃，湿球温度19.5℃；
3. 名义工况热量测定：室内干球温度21℃，供水量名义工况时的流量相同；
4. 水阻力是指额定流量的水阻力； 立式暗装风机盘管价格 国标规格型号 国标规格型号 | FP-34 FP-3.5 | FP-51 FP-5 | FP-68 FP-6.3（7.1） | FP-85 FP-8 | FP-102 FP-10 | FP-136 FP-12.5（14） | FP-170 FP-16 | FP-204 FP-20 | FP-238 FP-25 | FP-LA | 612 | 684 | 756 | 828 | 882 | 1314 | 1530 | 1638 | 1674 |

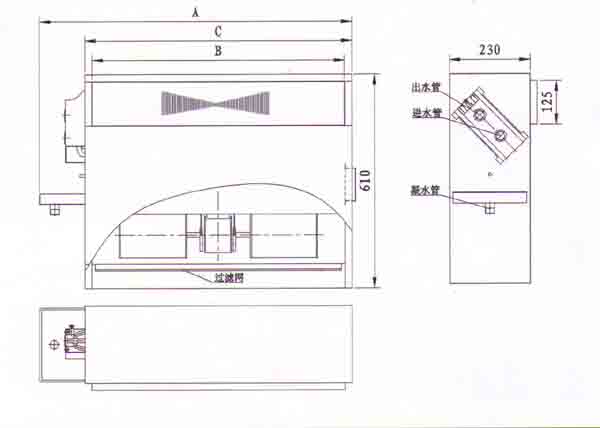

立式暗装风机盘管安装图
 立式暗装风机盘管外形尺寸表： 型号 尺寸 | FP-34LA | FP-51LA | FP-68LA | FP-85LA | FP-102LA | FP-136LA | FP-170LA | FP-204LA | FP-238LA | A | 640 | 790 | 870 | 990 | 1110 | 1410 | 1570 | 1750 | 1890 | B | 470 | 620 | 700 | 820 | 940 | 1240 | 1400 | 1580 | 1720 |
|
